تسمه‌های کارخانه‌ای (Factory Industrial Belts) شریان‌های حیاتی انتقال قدرت و مواد در خطوط مونتاژ، کارخانجات سیمان، فولاد، صنایع دارویی، غذایی، بسته‌بندی و نساجی هستند. در مدیریت صنعتی امروز، مدیران فنی و مسئولان خرید کارخانجات برای کاهش هزینه‌های عملیاتی (OPEX) و ممانعت از توقف ناخواسته خط تولید (Unplanned Downtime)، ملزم به استقرار پروتکل‌های دقیق استانداردسازی، انبارداری اصولی و نگهداری پیشگیرانه (Preventive Maintenance - PM) در سیستم تامین قطعات مصرفی خود هستند.
در این مرجع راهبردی و دستورالعمل اجرایی از فروشگاه تخصصی تسمه فردوس (مرکز توزیع دست اول بازار سعدی تهران)، ۴ گروه اصلی تسمه‌های کاربردی در کارخانجات تولیدی، جدول تطبیق صنایع با استانداردهای بین‌المللی (مانند ISO 4184, DIN 2215, DIN 22102, FDA, Anti-Static)، شرایط صحیح انبارداری قطعات یدکی و فرایند عقد قرارداد تامین سازمانی (SLA) را با زبانی کاملاً مهندسی تحلیل می‌کنیم.

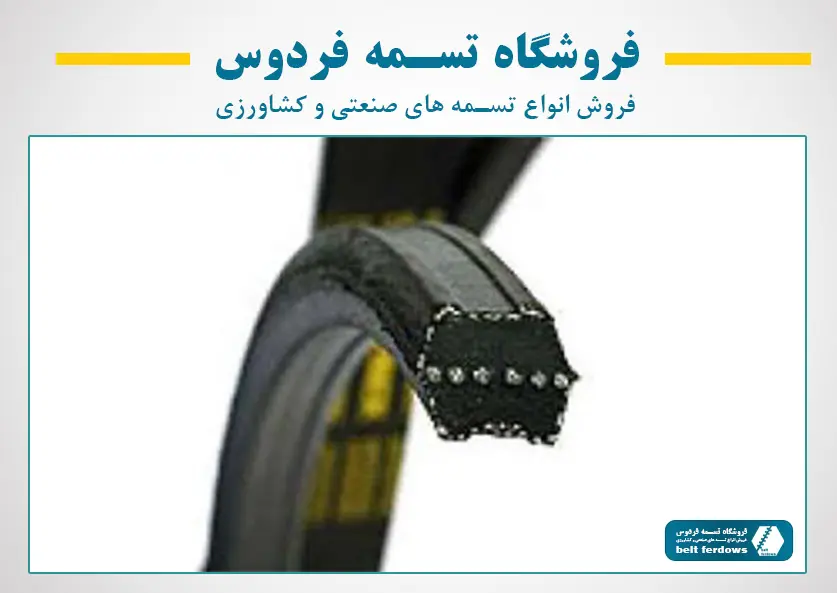

تصویر ۱: نمونه تسمه‌های صنعتی کارخانه‌ای، شش‌گوش و چندخطی موجود در انبار فروشگاه تسمه فردوس (بازار سعدی تهران)
۱. اهمیت استراتژیک تسمه‌های کارخانه‌ای در خطوط تولید و کاهش هزینه کل مالکیت (TCO)
در یک کارخانه مدرن، از کمپرسورهای عظیم هوای فشرده و سیستم‌های هواساز مرکزی گرفته تا خطوط نقاله، ماشین‌آلات بسته‌بندی، میکسرها و آسیاب‌ها، همگی برای کارکرد مستمر خود به تسمه‌های انتقال قدرت و انتقال مواد وابسته هستند. پاره شدن یا خرابی زودهنگام یک تسمه چند صد هزار تومانی می‌تواند خط تولید یک کارخانه داروسازی یا فولاد را ساعت‌ها متوقف کرده و خسارت‌های چند صد میلیونی به بار آورد.
به همین دلیل، استراتژی تامین کارخانجات از خرید «ارزان‌ترین قطعه ممکن» به سمت انتخاب بهترین هزینه کل مالکیت (TCO - Total Cost of Ownership) حرکت کرده است. استفاده از تسمه‌های استاندارد با متریال‌های پیشرفته (نظیر EPDM در تسمه‌های V شکل، پلی‌اورتان ضد روغن در نوار نقاله‌ها و الیاف کربن در تسمه‌های تایم)، هزینه‌های کارخانه را از ۴ طریق کاهش می‌دهد:
- کاهش دفعات توقف خط (MTBF بالاتر): تسمه‌های اورجینال طول عمر متوسط بین ۸٬۰۰۰ تا ۱۵٬۰۰۰ ساعت دارند؛ در حالی که تسمه‌های غیراستاندارد هر ۳٬۰۰۰ ساعت نیاز به تعویض و توقف خط دارند.
- حفاظت از الکتروموتورها و یاتاقان‌ها: ثبات ابعادی تسمه استاندارد مانع از نیاز به سفت کردن افراطی (Over-tensioning) و وارد آمدن بار شعاعی مخرب روی بلبرینگ‌های گران‌قیمت موتور می‌شود.
- بهینه‌سازی مصرف انرژی در مقیاس کارخانه: جلوگیری از لغزش (Slippage) در هزاران ساعت کارکرد الکتروموتورهای ۵۰ تا ۲۰۰ کیلووات، مصرف برق مصرفی واحد صنعتی را ۳ تا ۶ درصد کاهش می‌دهد.
- کاهش ضایعات محصول در فرآیند تولید: در خطوط بسته‌بندی و چاپ، لرزش یا حرکت ناهمگام تسمه باعث تولید ضایعات (Scrap) می‌شود که با استفاده از تسمه‌های تایمینگ دقیق کاملاً حذف می‌گردد.
۲. طبقه‌بندی ۴ گروه اصلی تسمه‌های کاربردی در کارخانجات تولیدی و صنعتی
تسمه‌های صنعتی مورد استفاده در کارخانجات از نظر عملکرد مکانیکی و وظیفه‌ای که در فرآیند تولید برعهده دارند، به ۴ گروه اصلی دسته‌بندی می‌شوند:
۱. تسمه‌های انتقال قدرت V شکل (V-Belts & Multi-V Ribbed)
پرمصرف‌ترین گروه تسمه در کارخانجات هستند که نیروی گشتاور را میان الکتروموتورها و پولی‌های محرک تجهیزات عمومی کارخانه منتقل می‌کنند.
- مقاطع پرکاربرد: مقاطع کلاسیک Z, A, B, C, D و مقاطع باریک دنده‌ای SPZ, SPA, SPB, SPC و تسمه‌های شیاری PK, PL.
- کاربرد در کارخانه: کمپرسورهای اسکرو هوای فشرده، فن‌های هواساز، پمپ‌های آب کارخانه، سنگ‌شکن‌ها و سانتریفیوژها.
۲. تسمه‌های تایمینگ و همگام‌ساز (Timing / Synchronous Belts)
در بخش‌های اتوماسیون، بسته‌بندی و رباتیک کارخانه که نیاز به همگام‌سازی دقیق بدون لغزش است، از تسمه‌های تایم استفاده می‌شود.
- مقاطع پرکاربرد: گام‌های میلی‌متری T5, T10, AT10 و پروفیل‌های دایره‌ای HTD 5M, 8M, 14M از جنس لاستیک یا پلی‌اورتان (PU).
- کاربرد در کارخانه: دستگاه‌های پرکن و لیبل‌زن صنایع غذایی، خطوط بسته‌بندی اتوماتیک، ماشین‌آلات چاپ و محورهای CNC.

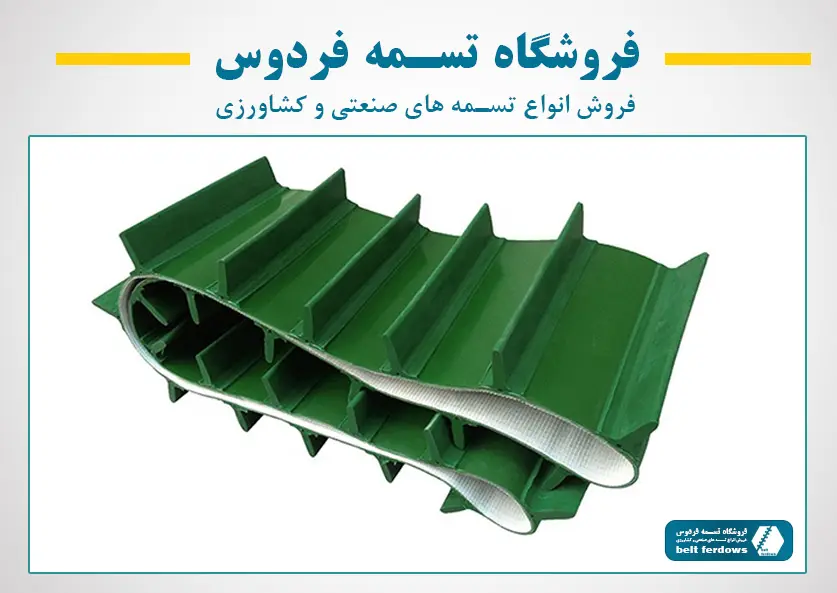

۳. نوار نقاله‌های انتقال مواد (Conveyor Belts - لاستیکی، PVC و PU)
شاهرگ‌های انتقال مواد خام یا محصولات نهایی در سالن‌های تولید کارخانه هستند که بر اساس نوع ماده حمل‌شونده جنس متفاوتی دارند.
- انواع پرکاربرد: تسمه‌های نقاله لاستیکی با منجید EP/NN (معدن و سیمان)، تسمه‌های نقاله PVC (صنایع عمومی) و تسمه‌های PU بهداشتی (صنایع غذایی و دارویی).
- کاربرد در کارخانه: انتقال بار از انبار به خط تولید، خطوط سورتینگ، کوره پخت و بسته‌بندی نهایی.
۴. تسمه‌های دور متغیر، تخت و جوشی (Variable Speed & Flat Belts)
تسمه‌های تخصصی که برای انتقال دور متغیر در گیربکس‌ها یا انتقال قدرت در سرعت‌های فوق‌العاده بالا با حداقل ارتعاش طراحی شده‌اند.
- انواع پرکاربرد: تسمه‌های دور متغیر کشاورزی و صنعتی، تسمه‌های تخت برزنتی و تسمه‌های گرد پلی‌اورتان (Polycord).
- کاربرد در کارخانه: ماشین‌آلات نساجی، نوار نقاله‌های غلطکی پرسرعت و دستگاه‌های صنایع سلولزی و کاغذ.
۳. استانداردهای بین‌المللی الزامی در تامین تسمه‌های کارخانه‌ای (ISO, DIN, FDA)
هر گروه از صنایع بر اساس شرایط محیطی سالن تولید (دما، رطوبت، گرد و غبار، تماس با مواد شیمیایی یا غذایی)، نیازمند انطباق تسمه‌های مصرفی با استانداردهای خاص بین‌المللی هستند:
| حوزه صنعت / کارخانه | استاندارد مرجع مورد نیاز | الزام فنی و ایمنی تسمه مصرفی |
|---|---|---|
| صنایع غذایی، دارویی و آرایشی | FDA / EU 1935/2004 / Food Grade | تسمه‌های PU سفید/آبی؛ بدون انتشار مواد سمی، ضد باکتری و مقاوم به شستشوی اسیدی |
| صنایع پتروشیمی، رنگ، نفت و گاز | ISO 1813 / Anti-Static / ATEX | تخلیه الکتریسیته ساکن (آنتی‌استاتیک) برای ممانعت از ایجاد جرقه و انفجار؛ ضد روغن و حلال |
| فولاد، ریخته‌گری، سیمان و معدن | DIN 22102 / Heat Resistant / Anti-Abrasive | مقاومت سایشی فوق‌العاده، تحمل حرارت کلینکر (تا ۱۵۰+ درجه) و مقاومت در برابر پارگی |
| ماشین‌سازی عمومی، کمپرسور و پمپ | DIN 2215 / DIN 7753 / ISO 4184 | تلرانس طولی دقیق (S=C Plus)، ساخته‌شده از الاستومر EPDM با عمر بالای ۱۰,۰۰۰ ساعت |
| صنایع کاشی، سرامیک و شیشه | PU Laminated / High Grip | تسمه‌های تایم و نقاله با روکش‌های ضد لغزش (Linatex یا PVC گریپ) جهت ممانعت از افتادن قطعه |
برای انتخاب تسمه متناسب با استانداردهای کارخانه خود، می‌توانید به صفحه خرید تسمه صنعتی و همچنین بخش تخصصی تسمه نقاله مراجعه کنید.
۴. مدیریت انبارداری قطعات یدکی (Inventory) و نگهداری اصولی تسمه‌ها در انبار کارخانه
تسمه‌های لاستیکی و پلیمری به دلیل ماهیت شیمیایی الاستومرها، دارای عمر قفسه‌ای (Shelf Life) محدود هستند. اگر تسمه در انبار کارخانه تحت شرایط نامساعد نگهداری شود، پیش از نصب روی دستگاه دچار پیری زودرس (Elastomer Degradation) و ترک‌خوردگی می‌شود. رعایت پروتکل ۵ امتیازی زیر در انبار قطعات یدکی کارخانه الزامی است:
- ۱. کنترل دمای محیط انبار: دمای ایده‌آل انبار تسمه بین ۱۵ تا ۲۵ درجه سانتی‌گراد است. دمای بالاتر از ۳۰ درجه روند خشک شدن لاستیک را تسریع کرده و دمای زیر صفر باعث شکنندگی موقت تسمه می‌شود.
- ۲. دوری از نور خورشید و منابع تولید گاز ازون (Ozone): نور ماورای بنفش (UV) و گاز ازون (تولیدشده توسط ترانسفورماتورها، الکتروموتورهای بزرگ و دستگاه‌های جوشکاری) سریع‌ترین عامل پیری لاستیک هستند. تسمه‌ها باید دور از پنجره و دستگاه‌های برقی پرولتاژ انبار شوند.
- ۳. نحوه چیدمان و آویزان کردن صحیح: تسمه‌های V شکل را می‌توان روی میخ‌های چوبی یا پلاستیکی با شعاع بزرگ آویزان کرد تا خمیدگی تیز نگیرند. تسمه‌های سنگین یا تایم را باید به صورت افقی در قفسه خواباند و هرگز زیر بار سنگین قطعات دیگر قرار نداد.
- ۴. دوری از روغن، حلال‌ها و رطوبت: انبار باید عاری از بخارات اسیدی، روغن‌های صنعتی و رطوبت بالاتر از ۷۰ درصد باشد.
- ۵. اجرای سیستم خروج به ترتیب ورود (FIFO): انباردار باید تسمه‌ها را بر اساس تاریخ ورود کدگذاری کرده و همیشه ابتدا تسمه‌های قدیمی‌تر (First In, First Out) را به خط تولید تحویل دهد. عمر قفسه‌ای تسمه‌های EPDM اصلی تا ۵ سال و تسمه‌های سنتی CR حدود ۲ تا ۳ سال است.
۵. چک‌لیست نگهداری پیشگیرانه (PM - Preventive Maintenance) و پایش سلامت تسمه
برای جلوگیری از توقف‌های ناگهانی، تیم نگهداری و تعمیرات کارخانه (NET) باید چک‌لیست پایش دوره‌ای زیر را برای تمام سیستم‌های تسمه‌ای اجرا کند:
- بازدید چشمی هفتگی (Visual Inspection): بررسی ترک‌های سطحی در پایه دندانه‌ها، ریش‌ریش شدن لبه‌ها، سوختگی یا براق شدن طرفین تسمه (نشانه لغزش) و وجود آلودگی روغنی روی تسمه.
- کنترل هم‌راستایی فولی‌ها با لیزر (Laser Alignment): کنترل زاویه‌ای و موازی فولی‌های محرک و متحرک. انحراف بالاتر از ۰.۵ درجه در تسمه V و ۰.۲۵ درجه در تسمه تایم باید بلافاصله اصلاح شود.
- اندازه‌گیری کشش با دستگاه (Tension Meter): کشش تسمه باید پس از ۲۴ ساعت اول کارکرد (Running-in Period) مجدداً بررسی و تنظیم شود و پس از آن هر ۳ ماه یک‌بار کنترل گردد.
- ترموگرافی حرارتی (Infrared Thermography): استفاده از دوربین مادون قرمز برای پایش دمای کارکرد تسمه. افزایش دمای تسمه به بیش از ۷۰ درجه سانتی‌گراد نشان‌دهنده لغزش، سفت بودن افراطی یا خرابی بلبرینگ فولی است.
۶. فرایند تامین مستقیم و قراردادی تسمه‌های کارخانه‌ای از فروشگاه تسمه فردوس
فروشگاه تخصصی تسمه فردوس به عنوان یکی از پایگاه‌های اصلی تامین قطعات صنعتی در بازار سعدی تهران، خدمات ویژه‌ای را جهت تامین مستمر و بدون ریسک تسمه به کارخانجات سراسر کشور ارائه می‌دهد:
- عقد قرارداد تامین سالانه (SLA): تضمین موجودی اختصاصی سایزهای مصرفی کارخانه در انبار تهران و تحویل فوری در کمتر از ۲ ساعت در تهران و ۲۴ ساعت در شهرستان‌ها.
- تضمین اصالت کتبی و صدور فاکتور رسمی: ارائه تمامی برندهای اصلی (مانند Continental آلمان، Gates آمریکا، Dongil کره، Megadyne ایتالیا و Enzo Plus) با ضمانت‌نامه اصالت کالا و فاکتور رسمی شرکتی.
- خدمات کارگاهی و اتصال در محل کارخانه: اعزام تیم فنی جهت آپارات و جوش دادن نوار نقاله‌ها و تسمه‌های پهن در محل سالن تولید کارخانه بدون نیاز به باز کردن شفت دستگاه.
آدرس دفتر مرکزی و فروشگاه: تهران، خیابان سعدی جنوبی، بین اکباتان و امیرکبیر، کوچه نفیسی، پاساژ جوانشیر، طبقه اول، پلاک ۲
تلفن‌های واحد سفارشات سازمانی: ۰۲۱-۳۳۹۲۴۴۵۸ | ۰۲۱-۳۳۹۲۴۴۵۹
واتساپ و پشتیبانی فنی کارخانجات: ۰۹۱۲۲۰۳۱۱۴۹
لینک صفحه لیست قیمت: مشاهده لیست قیمت روز و استعلام آنلاین (محاسبه‌گر قیمت تسمه)
۷. سوالات متداول درباره استانداردهای تسمه صنعتی کارخانه‌ای (FAQ)
۱. برای خطوط تولید مواد غذایی و دارویی از چه تسمه‌هایی باید استفاده کرد؟
در کارخانجات غذایی و دارویی الزامی است که از تسمه‌های نقاله و تایم پلی‌اورتان (PU) با استاندارد بهداشتی FDA (Food Grade) استفاده شود. این تسمه‌ها ضد حلال، بدون بوی نامطبوع و مقاوم به مواد شوینده هستند.
۲. عمر قفسه‌ای (Shelf Life) تسمه‌های صنعتی در انبار کارخانه چقدر است؟
در صورت نگهداری در شرایط استاندارد (دمای زیر ۲۵ درجه، دور از نور خورشید و ازون)، تسمه‌های EPDM اصلی تا ۵ سال و تسمه‌های لاستیکی سنتی (CR) بین ۲ تا ۳ سال بدون افت کیفیت قابل انبارش هستند.
۳. چگونه از لغزش و سوختن تسمه در الکتروموتورهای کارخانه‌ای جلوگیری کنیم؟
برای ممانعت از لغزش: ۱) هم‌راستایی فولی‌ها را با لیزر تراز کنید، ۲) کشش تسمه را با دستگاه کشش‌سنج تنظیم نمایید، و ۳) در کاربردهای سنگین از تسمه‌های دنده‌ای (مانند XPZ, XPA) به جای تسمه‌های ساده استفاده کنید.
۴. آیا امکان اعزام تیم فنی برای آپارات تسمه نقاله در محل کارخانه وجود دارد؟
بله؛ فروشگاه تخصصی تسمه فردوس تیم فنی مجهز جهت اتصال و آپارات گرم یا سرد انواع نوار نقاله‌های لاستیکی، PVC و PU را به سالن تولید کارخانه اعزام می‌کند تا حداقل توقف در خط تولید ایجاد شود.
