تسمه تایمینگ صنعتی و خودرویی (Timing / Synchronous Belt) قلب تپنده انتقال گشتاور همگام، بدون لغزش (Zero Backlash / Zero Slippage) و با دقت موقعیتیابی میکرونی در ماشینآلات CNC، سیستمهای سروو موتور، خطوط بستهبندی اتوماتیک، رباتیک و موتورهای احتراقی است. در سال ۱۴۰۵، استقرار تسمه تایمینگ اورجینال با نخهای کششی فایبرگلاس یا سیم فولادی استنلس استیل (Steel Cord) و دندانههای مهندسیشده HTD و T، تنها راهکار تضمینی برای ممانعت از فاجعه رد کردن دندانه (Tooth Jump / Shearing) و توقف خط تولید (Down-time) است.
در این مرجع و کاتالوگ مهندسی از فروشگاه تخصصی تسمه فردوس (توزیعکننده دست اول بازار سعدی تهران)، مشخصات فنی گامهای دندانهدار (T5, T10, AT10, HTD 5M, 8M, 14M)، جدول مقایسهای متریال لاستیکی (CR/EPDM) در برابر پلیاورتان (PU)، فرمول محاسبه طول مدار و راهنمای استعلام قیمت روز از انبار تهران را با زبانی کاملاً صنعتی ارائه میکنیم.

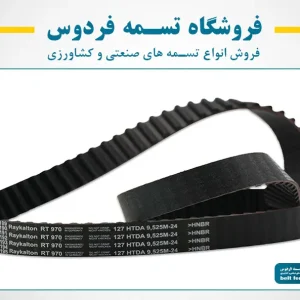

تصویر ۱: نمونه رولها، کلافها و تسمههای تایمینگ صنعتی مداربسته و باز در انبار فروشگاه تسمه فردوس (بازار سعدی تهران)
۱. فیزیک انتقال گشتاور همگام و مکانیزم درگیری مثبت (Positive Engagement Mechanics)
تسمه تایمینگ (Timing / Synchronous Belt) بر خلاف تسمههای V شکل که با نیروی اصطکاک جانبی کار میکنند، از طریق درگیری مستقیم مکانیکی (Positive Engagement) دندانههای تسمه با شیارهای پولی تایم، انتقال قدرت را انجام میدهد. این مکانیزم باعث میشود که نسبت دور (Speed Ratio) میان پولی محرک و متحرک ۱۰۰ درصد ثابت مانده و هیچگونه لغزشی (Zero Slippage) در سرعتهای بسیار بالا یا بارهای سنگین رخ ندهد.
در ماشینآلات صنعتی مدرن، کیفیت ساخت دندانهها و متریال نخهای کششی (Tension Members) اهمیت استراتژیک دارد. تسمههای تایمینگ عرضهشده در فروشگاه تسمه فردوس از سه بخش مهندسی تشکیل شدهاند:
- نخهای کششی داخلی (Tensile Cords): ساختهشده از فایبرگلاس با مدول بالا (High Modulus Fiberglass)، سیم فولادی (Steel Cord) یا الیاف آرامید/کولار (Aramid / Kevlar) که مقاومت کششی فوقالعادهای ایجاد کرده و تغییر طول تسمه (Elongation) را به صفر میرسانند.
- بدنه الاستومری یا پلیمری (Belt Body): از جنس لاستیک کلروپرن/EPDM مقاوم به حرارت یا پلیاورتان (PU) ضد روغن که دندانهها و نخهای کششی را به صورت یکپارچه محافظت میکند.
- روکش محافظ دندانهها (Nylon Facing – PA): لایهای از بافت پلیآمید (نایلون سبز یا سیاه) روی دندانهها که اصطکاک سطح را کاهش داده و سایش دندانهها با فولیهای فلزی را تا ۳ برابر کاهش میدهد.
۲. جدول جامع گامها، پروفیلها و ابعاد هندسی تسمههای تایمینگ (ISO 13050 & DIN 7721)
در کاتالوگ صنعتی تسمه فردوس، تسمههای تایمینگ بر اساس فاصله مرکز تا مرکز دو دندانه متوالی که به آن گام (Pitch – t) میگویند و شکل هندسی دندانه، به ۳ خانواده اصلی تقسیم میشوند: ۱) گامهای ذوزنقهای میلیمتری (DIN 7721 – T & AT Series)، ۲) گامهای دایرهای با گشتاور بالا (ISO 13050 – HTD & GT Series)، و ۳) گامهای اینچی کلاسیک (ISO 5296 – MXL, XL, L, H). جدول زیر مشخصات دقیق این مقاطع را نشان میدهد:
| کد پروفیل / سری تسمه | استاندارد مرجع | گام دندانه (Pitch – t) | ارتفاع دندانه (ht) | شکل هندسی دندانه | کاربرد پیشنهادی در صنایع و ماشینآلات |
|---|---|---|---|---|---|
| T5 / AT5 | DIN 7721 (Metric) | ۵ میلیمتر | ۱.۲ mm / ۲.۷ mm | ذوزنقهای (Trapezoidal) | پرینترهای سهبعدی، CNC سبک، بستهبندی دارویی و ابزار دقیق |
| T10 / AT10 | DIN 7721 (Metric) | ۱۰ میلیمتر | ۲.۵ mm / ۴.۵ mm | ذوزنقهای تقویتشده | پرمصرفترین گام در ماشینآلات بستهبندی، چاپ، نساجی و مواد غذایی |
| HTD 5M / 8M / 14M | ISO 13050 | ۵، ۸ و ۱۴ میلیمتر | ۲.۱ / ۳.۴ / ۶.۱ mm | نیمدایرهای (Curvilinear) | سروو موتورها، محورهای اصلی CNC، انتقال گشتاور بالا و کمپرسورها |
| XL (Extra Light) | ISO 5296 (Imperial) | ۵.۰۸ mm (۰.۲ اینچ) | ۱.۲۷ میلیمتر | ذوزنقهای اینچی | تجهیزات اداری، ماشینآلات ظریف و مکانیزمهای کنترلی |
| L / H (Light / Heavy) | ISO 5296 (Imperial) | ۹.۵۲ / ۱۲.۷ mm | ۱.۹۱ / ۲.۲۹ mm | ذوزنقهای اینچی | ماشینآلات آمریکایی و دستگاههای صنعتی قدیمی |
برای مشاهده موجودی عرضهای استاندارد (مانند ۱۵، ۲۵، ۳۰ و ۵۰ میلیمتر) و مشاوره مهندسی، به صفحه هاب مرجع خرید تسمه تایمینگ صنعتی و همچنین برگه تسمه صنعتی مراجعه کنید.
۳. مقایسه متریال تسمه تایمینگ: لاستیک کلروپرن (Rubber/CR) در برابر پلیاورتان (PU)
تسمههای تایمینگ صنعتی از نظر جنس بدنه در دو گروه اصلی تسمههای لاستیکی سیاه (Rubber – ساختهشده از کلروپرن یا EPDM) و تسمههای پلیاورتان سفید یا سبز (Polyurethane – PU) تولید میشوند. درک تفاوت این دو متریال برای خریداران سازمانی ضروری است:
| پارامتر فنی / مهندسی | تسمه تایم لاستیکی (Rubber – CR/EPDM) | تسمه تایم پلیاورتان (PU with Steel Cord) |
|---|---|---|
| جنس نخهای کششی داخلی | الیاف فایبرگلاس (Fiberglass) یا آرامید (Kevlar) | سیم فولادی استنلس استیل (Steel Cord) |
| مقاومت در برابر روغن و مواد شیمیایی | متوسط (در تماس مداوم با روغن متورم میشود) | فوقالعاده عالی (ضد روغن، اسید و مواد شوینده) |
| انعطافپذیری در دورهای بالا (RPM) | بسیار بالا (بهترین گزینه برای سرعتهای بالای ۴۰۰۰ دور) | متوسط (در سرعت بسیار بالا حرارت داخلی ایجاد میکند) |
| استاندارد بهداشتی صنایع غذایی (FDA) | خیر (احتمال سایش و ریزش ذرات لاستیک سیاه) | کاملاً بهداشتی، بدون بوی نامطبوع و تاییدشده برای داروسازی |
| مقاومت سایشی دندانهها | خوب (تقویتشده با روکش نایلون PA Cover) | خارقالعاده (مقاومت سایشی ۳ برابری پلیاورتان) |
نتیجهگیری مهندسی: برای موتورهای احتراقی، کمپرسورها و محورهای پرسرعت از تسمههای لاستیکی (مانند برند Gates PowerGrip یا Continental) استفاده کنید. برای خطوط بستهبندی، رباتیک، صنایع غذایی و کاشیسرامیک، تسمههای پلیاورتان (PU) با سیم فولادی (مانند برند Megadyne ایتالیا) بهترین انتخاب هستند.
۴. راهنمای انتخاب پروفیل دندانه: ذوزنقهای (T/AT) در برابر نیمدایرهای (HTD/GT)
یکی از خطاهای شایع در طراحی یا تعویض تسمه تایم، انتخاب نادرست پروفیل دندانه است. تفاوت اصلی میان پروفیل ذوزنقهای و نیمدایرهای به شرح زیر است:
- دندانههای ذوزنقهای (T5, T10, AT10, XL, L): در این پروفیل، تمرکز تنش مکانیکی در ریشه (پایه) دندانه اتفاق میافتد. این مدل برای انتقال قدرت سبک، موقعیتیابی خطی و کاربردهای عمومی عالی است؛ اما در گشتاورهای ناگهانی سنگین ممکن است دچار خوردگی ریشه دندانه شود. (سری AT نسبت به T دارای پایه پهنتر و تحمل بار ۴۰ درصد بالاتر است).
- دندانههای نیمدایرهای یا منحنی (HTD 5M, 8M, 14M, GT): پروفیل دایرهای (Curvilinear) باعث میشود نیروی گشتاور به طور کاملاً یکنواخت در تمام سطح دندانه توزیع شود. این طراحی توان انتقال گشتاور را تا ۲.۵ برابر افزایش داده، صدای کارکرد (Howling) را شدیداً کاهش میدهد و برای سروو موتورها و بارهای سنگین بیرقیب است.
۵. راهنمای پیشگیری از سایش لبهها (Flange Wear) و تنظیم اصولی کشش تسمه تایمینگ
برای اینکه تسمه تایمینگ شما حداکثر طول عمر مفید (بیش از ۱۰٬۰۰۰ ساعت کارکرد) را تجربه کند، تیم نگهداری و تعمیرات کارخانه (NET) باید ۳ اصل طلایی زیر را هنگام نصب رعایت کند:
- تراز بودن دقیق پولیها (Laser Alignment): تسمه تایمینگ به عدم همراستایی فولیها بسیار حساس است. انحراف بیشتر از ۰.۲۵ درجه باعث حرکت مداوم تسمه به یک سمت و خورده شدن لبه تسمه در برخورد با فلنج پولی (Flange Wear) میشود.
- تنظیم کشش اولیه با فشارسنج (Tension Meter): کشش تسمه تایم باید دقیقاً بر اساس مشخصات سازنده تنظیم شود. سفت بودن افراطی باعث بریدگی ریشه دندانه و شکستن بلبرینگ شده، و شل بودن باعث پدیده رد کردن دندانه (Tooth Jump) میشود.
- عدم استفاده از اهرم و پیچگوشتی هنگام نصب: هرگز برای انداختن تسمه تایم روی پولی از اهرم یا پیچگوشتی استفاده نکنید؛ این کار الیاف کششی فایبرگلاس داخلی را در کسری از ثانیه میشکند.
۶. استعلام قیمت روز، سفارشگذاری تسمه مداربسته و برش از انبار تسمه فردوس
تسمههای تایمینگ در انبار مرکزی تسمه فردوس (بازار سعدی تهران) به دو صورت رولهای مدارباز (Open-End – متری) برای سیستمهای رفت و برگشتی و CNC، و تسمههای مداربسته فابریک (Endless) یا آپاراتشده عرضه میشوند. برای دریافت پیشفاکتور رسمی و مشاوره انتخاب برند در سال ۱۴۰۵ با ما تماس بگیرید:
آدرس فروشگاه فیزیکی: تهران، خیابان سعدی جنوبی، بین اکباتان و امیرکبیر، کوچه نفیسی، پاساژ جوانشیر، طبقه اول، پلاک ۲
تلفنهای تماس مستقیم واحد سفارشات:
۰۲۱-۳۳۹۲۴۴۵۸ |
۰۲۱-۳۳۹۲۴۴۵۹
واتساپ و مشاوره فوری فنی:
۰۹۱۲۲۰۳۱۱۴۹
لینک صفحه محاسبهگر قیمت:
مشاهده لیست قیمت روز انواع تسمه تایمینگ (محاسبهگر آنلاین قیمت)
۷. سوالات متداول درباره تسمه تایمینگ صنعتی (Timing Belt FAQ)
۱. بهترین مارک تسمه تایمینگ صنعتی در بازار ایران کدام است؟
در سال ۱۴۰۵، برای تسمههای لاستیکی برندهای گیتس آمریکا (Gates PowerGrip) و کانتیننتال آلمان (ContiTech) بالاترین کیفیت جهانی را دارند. برای تسمههای پلیاورتان (PU) با سیم فولادی، برند مگادین ایتالیا (Megadyne) رهبر بلامنازع بازار است.
۲. تفاوت تسمه تایم T10 با تسمه تایم AT10 در چیست؟
هر دو دارای گام ۱۰ میلیمتر هستند؛ اما در سری AT10 پایه دندانه (Tooth Root) پهنتر و قویتر طراحی شده که باعث میشود تحمل کششی و ظرفیت انتقال گشتاور آن تا ۴۰ درصد بیشتر از سری T10 معمولی باشد.
۳. علت پاره شدن ناگهانی یا رد کردن دندانه تسمه تایم چیست؟
رد کردن دندانه معمولاً ناشی از ۳ عامل است: ۱) شل بودن تسمه و تنظیم نبودن کشش، ۲) قفل شدن بلبرینگ هرزگردها یا فولی تایم، و ۳) ورود ذرات خارجی یا روغن به داخل فولی که دندانهها را دفرمه یا تخریب میکند.
۴. آیا امکان سفارش تسمه تایم با عرض دلخواه از انبار تهران وجود دارد؟
بله؛ در فروشگاه تسمه فردوس، تسمههای تایمینگ به صورت رولها و اسلیوهای عریض (Sleeve) وارد میشوند و امکان برش تسمه به هر عرض دلخواه (از ۶ میلیمتر تا ۲۰۰ میلیمتر) با دستگاههای دقیق برش وجود دارد.
