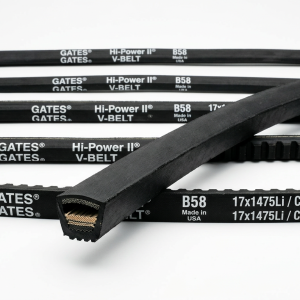

تسمه های شکل V یا وی بلت

تسمه‌های V شکل (وی‌بلت‌ها / V-Belts) پرکاربردترین تسمه‌های انتقال قدرت اصطکاکی در ماشین‌آلات صنعتی، الکتروموتورها، پمپ‌ها و کمپرسورهای کارخانجات هستند. در این صفحه، مشخصات ابعادی مقاطع کلاسیک (A, B, C, D, E)، دنده‌ای اسپشیال (AX, BX, CX) و باریک قدرتی (SPZ, SPA, SPB) را همراه با جدول حداقل قطر پولی و راهنمای خرید از بازار سعدی تهران بررسی کرده‌ایم.

در صنعت ماشین‌آلات، الکتروموتورهای AC و DC برای انتقال انرژی دورانی خود به پمپ‌های آب، هواکش‌های صنعتی، کمپرسورهای هوا، سنگ‌شکن‌ها و ماشین‌آلات کشاورزی، نیازمند اتصالی انعطاف‌پذیر و کارآمد هستند. تسمه V شکل (وی‌بلت) به دلیل مقطع هندسی ذوزنقه‌ای (V) خود، هنگام قرار گرفتن در شیار پولی تحت کشش فرو رفته و بیشترین نیروی اصطکاک را با دیواره‌های جانبی پولی ایجاد می‌کند.

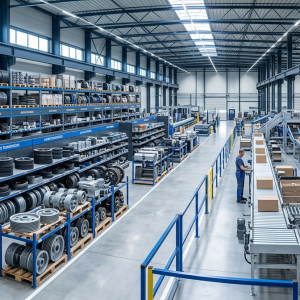

فروشگاه تخصصی تسمه فردوس در قلب بازار سعدی تهران (پاساژ جوانشیر) به عنوان مرکز پخش عمده و نمایندگی فروش جزئی، تمامی مقاطع استاندارد تسمه‌های V شکل را از برترین برندهای وارداتی شامل کانتیننتال آلمان (Continental / ContiTech)، گیتس آمریکا (Gates)، دانگیل کره جنوبی (Dongil / DSR)، اپتی‌بلت (Optibelt) و انزوپلاس با ضمانت کتبی اصالت کالا و نرخ دست اول بازار عرضه می‌کند.

۱. ساختار داخلی و متریال‌شناسی تسمه‌های V شکل صنعتی اورجینال

دوام و راندمان یک تسمه V شکل به کیفیت مواد به کار رفته در ۴ لایه اصلی ساختار آن بستگی دارد:

• کابل‌های کششی میانی (Tension Cords): هسته مرکزی تسمه که بار گشتاور را تحمل می‌کند. در تسمه‌های اورجینال کانتیننتال و گیتس، از الیاف بافته‌شده پلی‌استر با فرآیند پایدارسازی حرارتی یا الیاف آرامید/کولار استفاده می‌شود تا تسمه در اثر کارکرد مداوم دچار افزایش طول نشود.
• لاستیک فشاری زیرین (Base Compression Rubber): ساخته‌شده از کامپوزیت‌های پیشرفته لاستیک کلروپرن (Chloroprene) که مقاومت حرارتی تا ۱۰۰+ درجه سانتی‌گراد را بدون خشک شدن یا پوسته شدن تضمین می‌کند.
• لاستیک چسبنده میانی (Adhesion Rubber): لایه‌ای الاستیک که الیاف کششی را تثبیت کرده و از جدایش لایه‌ها (Delamination) در هنگام خم شدن تسمه جلوگیری می‌نماید.
• روکش محافظ برزنتی (Outer Wrapped Cover): در مدل‌های کلاسیک، سطح بیرونی تسمه با پارچه برزنتی مقاوم پوشانده شده است تا در برابر روغن، گریس، گرد و غبار و ازن محیط صنعتی مقاوم باشد.

۲. جدول مرجع مقاطع، مشخصات ابعادی و حداقل قطر پولی تسمه V شکل

بر اساس استاندارد بین‌المللی DIN 2215 و ISO 4184، مقاطع تسمه‌های V شکل دارای ابعاد مشخصی هستند. در جدول زیر عرض سطح فوقانی، ارتفاع (ضخامت) و حداقل قطر پولی مجاز هر مقطع را برای انتخاب مهندسان آورده‌ایم:

۳. تفاوت تسمه V شکل کلاسیک با تسمه دنده‌ای اسپشیال (AX/BX)

در انتخاب تسمه برای الکتروموتورهای دور بالا (بالاتر از ۳۰۰۰ RPM) یا کمپرسورهای هوا، توجه به نوع مقطع حیاتی است:

• تسمه‌های کلاسیک ساده (A, B, C): قسمت زیرین تسمه صاف و پوشیده از پارچه است. برای دورهای متوسط و پولی‌های استاندارد بهترین طول عمر و صرفه اقتصادی را دارند.
• تسمه‌های دنده‌ای اسپشیال (AX, BX, CX): در قسمت زیرین دارای شیارهای فرم‌دار قالبی (Raw Edge Cogged) هستند. این شیارها به تسمه انعطاف‌پذیری خمشی عالی داده و باعث جریان یافتن هوا در زیر تسمه می‌شوند؛ در نتیجه دمای کارکرد تسمه تا ۲۵ درجه کاهش یافته و طول عمر آن در دورهای بالا تا ۳ برابر بیشتر از مدل ساده است. برای بررسی مقایسه علمی و کامل این دو مقطع، مقاله مرجع تفاوت تسمه دنده ای و ساده چیست را مطالعه فرمایید.

۴. کاربرد تسمه‌های V شکل در صنایع و خطوط تولید ایران

تسمه‌های V شکل عرضه‌شده در فروشگاه تسمه فردوس در صنایع زیر بیشترین کارایی را دارند:

• کارخانجات سیمان، فولاد و سنگ‌شکن‌ها: استفاده از مقاطع C و D و تسمه‌های چندخطی (Banded) جهت تحمل شوک بارهای سنگین.
• کمپرسورهای هوا و ژنراتورها: استفاده از مقاطع دنده‌ای AX و BX از برند کانتیننتال آلمان و دانگیل کره جنوبی.
• ماشین‌آلات کشاورزی، کمباین و تراکتور: استفاده از تسمه‌های مقاوم در برابر گرد و غبار (دسته تسمه کشاورزی).
• الکتروموتورها، هواکش‌ها و پمپ‌های آب عمومی: استفاده از مقاطع کلاسیک A و B برند انزوپلاس با قیمت اقتصادی.
